Introducción de productos

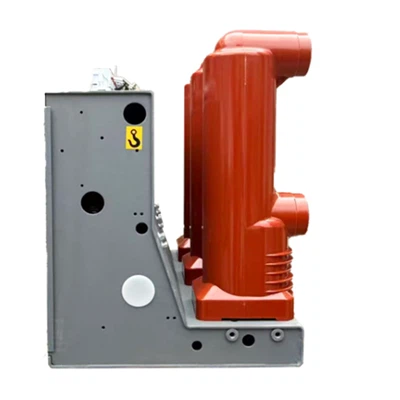

Nuestros disyuntores de SF6 para interiores se utilizan principalmente en sistemas de distribución de energía de alto voltaje en interiores-donde la seguridad, la confiabilidad y la vida útil son primordiales. Utilizan una combinación de una cámara de extinción de arco al vacío y aislamiento de gas SF6, lo que les permite realizar de manera confiable y estable funciones de aislamiento, extinción de arco, protección contra sobrecargas y protección contra cortocircuitos-en diversos entornos interiores cerrados, incluidos conmutadores de alto-voltaje, salas de distribución, pequeñas subestaciones, edificios comerciales, plantas de energía industriales y redes eléctricas urbanas, lo que proporciona una garantía de operación segura y estable para los modernos sistemas de distribución de energía de alto-voltaje en interiores.

Características del producto

1. El disyuntor interior SF6 adopta un mecanismo operativo optimizado con rendimiento de transmisión estable, bajo ruido de funcionamiento y pequeña fuerza de impacto durante la apertura y el cierre, lo que reduce eficazmente el desgaste mecánico y garantiza un funcionamiento estable a largo plazo-bajo condiciones de funcionamiento frecuentes.

2. La carcasa del disyuntor adopta aislamiento de alta-resistencia y materiales anticorrosivos, tiene una estructura compacta y una apariencia regular, y es fácil de instalar en tableros estándar como KYN28 y XGN. El sellado general es bueno, lo que puede prevenir eficazmente el polvo y la humedad y garantizar un funcionamiento estable en interiores-a largo plazo.

3. El marco tiene alta resistencia y larga vida mecánica. Puede soportar los golpes y vibraciones causados por cierres y cierres frecuentes. Es fácil de instalar y arreglar y es adecuado para el tamaño del gabinete estándar.

Mantenimiento y diseño conveniente.

El disyuntor SF6 para interiores tiene un mantenimiento extremadamente bajo en el uso diario, lo que es más adecuado para escenarios interiores desatendidos.:

La cámara de extinción de arco al vacío no requiere mantenimiento-y el rendimiento tras un uso prolongado-no se degrada.

El sello de gas SF6 es confiable y la presión del aire solo necesita ser revisada brevemente todos los días.

Estructura modular, instalación, puesta en servicio y reemplazo de piezas más rápido.

De acuerdo con los estándares nacionales y los estándares internacionales, compatible con todo tipo de aparamenta.

Entorno operativo

Temperatura ambiente

Temperatura máxima: +40 grados

Temperatura mínima: -15 grados

El valor promedio diario no supera los +35 grados

Altitud: no más de 1000 m

Humedad relativa media diaria: menor o igual al 95%

Humedad relativa media mensual: Menor o igual al 90%

Intensidad del terremoto: no más de 8 grados

Y lugares sin goteo de agua, vapor, gases inflamables, fuego, peligro de explosión, corrosión química y vibraciones severas.

Drawing

Especificaciones del producto

Número	Nombre del parámetro	Unidad	Parámetros técnicos
1	Tensión nominal	kV	12
2	Tensión soportada de frecuencia nominal-de corta duración (1 min)	kV	42
3	Tensión nominal soportada al impulso del rayo (pico)	kV	75
4	Frecuencia nominal	Hz	50
5	Corriente nominal	A	630/1250/1600/2000/2500/3150/4000
6	Corriente nominal de corte-de cortocircuito	ka	20	25	31.5	40
7	Corriente soportada nominal-de corta duración	ka	20	25	31.5	40
8	Duración nominal del cortocircuito	S	4
9	Corriente nominal de cierre de cortocircuito-	ka	50	63	80	100
10	Corriente nominal máxima soportada	ka	50	63	80	100
11	Número de inicios de corriente de cortocircuito-clasificada	veces	30	30	30	20
12	Corriente nominal de apertura del banco de condensadores individuales	A	Menor o igual a 630
13	Corriente nominal de apertura del banco de condensadores-con-retroceso	A	Menor o igual a 400
14	Corriente nominal de irrupción de cierre del banco de condensadores	ka	12,5 (frecuencia inferior o igual a 1000 Hz)
15	hora de cierre	EM	Menor o igual a 80
16	tiempo fraccionado	EM	Voltaje máximo		Menor o igual a 40
		EM	Tensión nominal		Menor o igual a 50
		EM	Tensión mínima		Menor o igual a 60
17	tiempo de ignición	EM	Menor o igual a 15
18	Vida mecánica (M2)	veces	30000
19	Espesor acumulativo permitido de desgaste de contacto dinámico y estático	milímetros	3
20	Tensión nominal de funcionamiento de cierre	V	CA/CC 220, CA/CC 110
21	Tensión nominal de funcionamiento de corte	V	CA/CC 220, CA/CC 110
22	Tensión de funcionamiento nominal del motor de almacenamiento de energía.	V	CA/CC 220, CA/CC 110
23	Potencia nominal del motor de almacenamiento de energía.	W	80 (40KA Velocidad del motor 100W)
24	Tiempo de almacenamiento de energía	s	Menor o igual a 15
25	Distancia de apertura de contacto	milímetros	9±1
26	Sobre la distancia recorrida	milímetros	3.5±0.5
27	Tiempo de rebote de cierre de contacto	EM	Menor o igual a 2
28	Conmutación y cierre trifásico-no-síncrono	EM	Menor o igual a 2
29	Amplitud de rebote de división de contacto	milímetros	Menor o igual a 3
30	Presión de contacto de cierre de contacto	ka	20	25	31.5	40
30	Presión de contacto de cierre de contacto	N±8%	2200	2500	3100	4750
31	Velocidad media de frenado (contactos separados por 6 mm)	m/s	1.1±0.2
32	Velocidad media de cierre (cierre de contacto de 6 mm)	m/s	0.6±0.2
33	Resistencia del circuito eléctrico dominante	A	630	1250	1600-2000	Mayor o igual a 2500
34	Resistencia del circuito eléctrico dominante	μΩ	Menor o igual a 50	Menor o igual a 45	Menor o igual a 35	Menor o igual a 25
34	Secuencia de operación nominal (1) 20~31.5KA		Minutos - 0.3s - minutos combinados - 180s - minutos combinados
35	Secuencia nominal de operación (2) 40KA		Minutos - 0.3s - minutos combinados - 180s - minutos combinados
35	Tensión soportada de frecuencia del circuito secundario (1 min)	V	2000
